液控快關緩閉止回蝶閥故障檢修排除方法：保障設備穩定運行

液控快關緩閉止回蝶閥作為、水利工程等領域的關鍵控制設備，其快關、緩閉、止回功能直接關系到系統安全。在長期運行中，受介質沖刷、液壓系統老化、電氣元件損耗等因素影響，閥門可能出現各類故障。本文總結常見故障類型及檢修排除方法，幫助用戶快速定位問題、恢復設備性能。

一、閥門無法正常開啟：從液壓與電氣系統排查閥門無法開啟是影響系統啟動的常見問題，需從液壓動力與電氣控制兩方面逐步排查：

1. 液壓系統壓力異常

• 故障現象：按下開閥按鈕后，液壓站壓力無變化，閥門無動作。

• 排查步驟：

• 檢查液壓油箱液位，若低于窺視鏡下限，補充 46#-64# 抗磨液壓油至標準液位；

• 觀察油泵運行狀態，若油泵異響或不啟動，可能是電機故障或線路接觸不良，用萬用表檢測電機繞組電阻（正常應≥0.5MΩ），修復斷線或更換電機；

• 檢查溢流閥是否卡阻，拆下閥芯清洗并重新調試，確保系統壓力能達到設定值（通常 12-16MPa）。

• 解決方法：排除油路堵塞、補油后，若壓力仍無法建立，更換損壞的液壓泵或溢流閥。

1. 電氣控制信號故障

• 故障現象：開閥按鈕按下后，電磁閥無動作，無電壓輸入。

• 排查步驟：

• 用萬用表測量開閥電磁閥線圈電壓，若電壓為 0，檢查 “就地 - 遠程” 轉換開關是否處于正確位置，觸點是否接觸良好；

• 查看 PLC 輸出信號（若為遠程控制），確認 X3 等開閥指令點是否正常閉合，線路有無斷線或短路；

• 檢查電磁閥線圈電阻，若電阻無窮大，說明線圈燒毀，需更換同型號電磁閥。

• 解決方法：修復斷線、更換損壞的電磁閥或轉換開關，確保電氣信號正常傳遞。

二、關閥速度異常：液控快關緩閉止回蝶閥快關失效或緩閉角度不準關閥速度直接影響系統防倒流與水錘控制效果，常見故障及排除方法如下：

1. 快關速度過慢或無快關動作

• 故障現象：關閥時無明顯快關階段，全程速度緩慢，無法在設定時間內（通常≤1 秒）完成快關。

• 排查步驟：

• 檢查液壓站關閥流量調節閥，若閥芯堵塞或調節不當，清理閥芯并逆時針旋轉增大流量；

• 查看蓄能器壓力，若壓力低于設定值（如 13MPa），啟動油泵補壓至正常范圍，確?？礻P(guān)階段有足夠動力；

• 檢查關閥電磁閥是否卡阻，拆解電磁閥清洗閥芯，確保閥芯動作靈活。

• 解決方法：調整流量閥至合適開度，修復蓄能器漏氣問題（更換密封件），確?？礻P(guān)階段動力充足。

1. 緩閉角度偏差或無緩閉

• 故障現象：閥門關至緩閉角度（通常 15°）時未進入緩閉狀態，直接快速關閉。

• 排查步驟：

• 檢查緩閉行程開關位置，若偏移導致未觸發，重新調整開關位置，確保閥門關至 15° 時精準觸發；

• 查看慢關節流閥是否堵塞，拆下清理并順時針旋轉適當角度，增加緩閉階段阻力；

• 檢查緩閉電磁閥（如 YV4）是否得電，用萬用表測量線圈電壓，若電壓異常，排查控制線路或更換電磁閥。

• 解決方法：校準行程開關位置，清理節流閥，確保緩閉階段液壓油流量穩定。

三、密封泄漏：閥體或連接部位滲漏密封性能是閥門核心指標，泄漏故障需針對性處理：

1. 閥體密封面泄漏

• 故障現象：閥門全關后，介質從閥體與蝶板之間滲漏。

• 排查步驟：

• 檢查密封面是否有劃痕、磨損或異物，若有雜質，清理密封面；

• 對于金屬硬密封結構，檢查蝶板與閥座的貼合度，若因長期磨損導致貼合不良，重新研磨密封面；

• 對于橡膠密封結構，查看橡膠圈是否老化開裂，若有則更換同材質密封件。

• 解決方法：研磨密封面或更換密封件，確保全關時貼合緊密。

1. 液壓油管連接處泄漏

• 故障現象：液壓站與閥門接力器的油管接頭處滲油。

• 排查步驟：

• 檢查接頭螺栓是否松動，用扳手按對角順序逐步擰緊（避免過緊損壞螺紋）；

• 查看密封圈是否老化或變形，若有則更換耐高壓密封圈（如丁腈橡膠材質）；

• 檢查油管是否有裂紋，特別是彎曲部位，必要時更換新油管。

• 解決方法：更換密封圈并緊固接頭，確保液壓系統無滲漏。

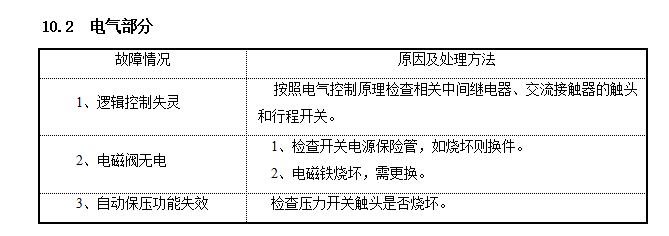

四、液控快關緩閉止回蝶閥電氣系統故障：指示燈異?；驘o反饋信號電氣系統故障會影響閥門狀態監控與遠程控制，常見問題如下：

1. 指示燈不亮或指示錯誤

• 故障現象：閥門處于全開位，但全開指示燈不亮；或指示燈常亮不熄滅。

• 排查步驟：

• 檢查位置傳感器（如接近開關、編碼器）是否故障，用萬用表測量輸出信號，若信號異常，調整傳感器位置或更換；

• 查看指示燈燈泡或 LED 模塊是否損壞，更換同型號指示燈；

• 檢查 PLC 輸入模塊，確認位置信號是否正常接入，排除模塊故障。

• 解決方法：更換損壞的傳感器或指示燈，修復 PLC 模塊故障。

•





• 遠程監控?zé)o信號

• 故障現象：DCS 系統無法接收閥門位置、壓力等反饋信號。

• 排查步驟：

• 檢查無源干接點信號線路是否斷線，用萬用表測量通斷，修復斷線；

• 確認信號端子接線牢固，無松動或氧化，清理端子并重新緊固；

• 檢查 DCS 系統輸入模塊，排除系統側故障。

• 解決方法：修復信號線路，確保遠程監控系統能正常接收閥門狀態信息。

五、故障檢修注意事項

• 檢修前必須切斷電源、關閉上下游閥門，釋放系統壓力，確保作業安全；

• 液壓系統拆解時，需先釋放蓄能器壓力，避免液壓油噴射傷人；

• 更換液壓元件后，需重新排氣：啟動油泵，多次開關閥門，直至油路中無氣泡排出；

• 檢修完成后，按調試步驟重新測試閥門動作，記錄各項參數，確保性能恢復正常。

液控快關緩閉止回蝶閥的故障檢修需結合液壓、機械、電氣多系統聯動排查，通過針對性處理壓力異常、信號故障、密封問題等，可快速恢復閥門功能。定期預防性檢修（如每季度清理液壓油濾芯、檢查密封件）能有效減少故障發生，延長設備使用壽命。
